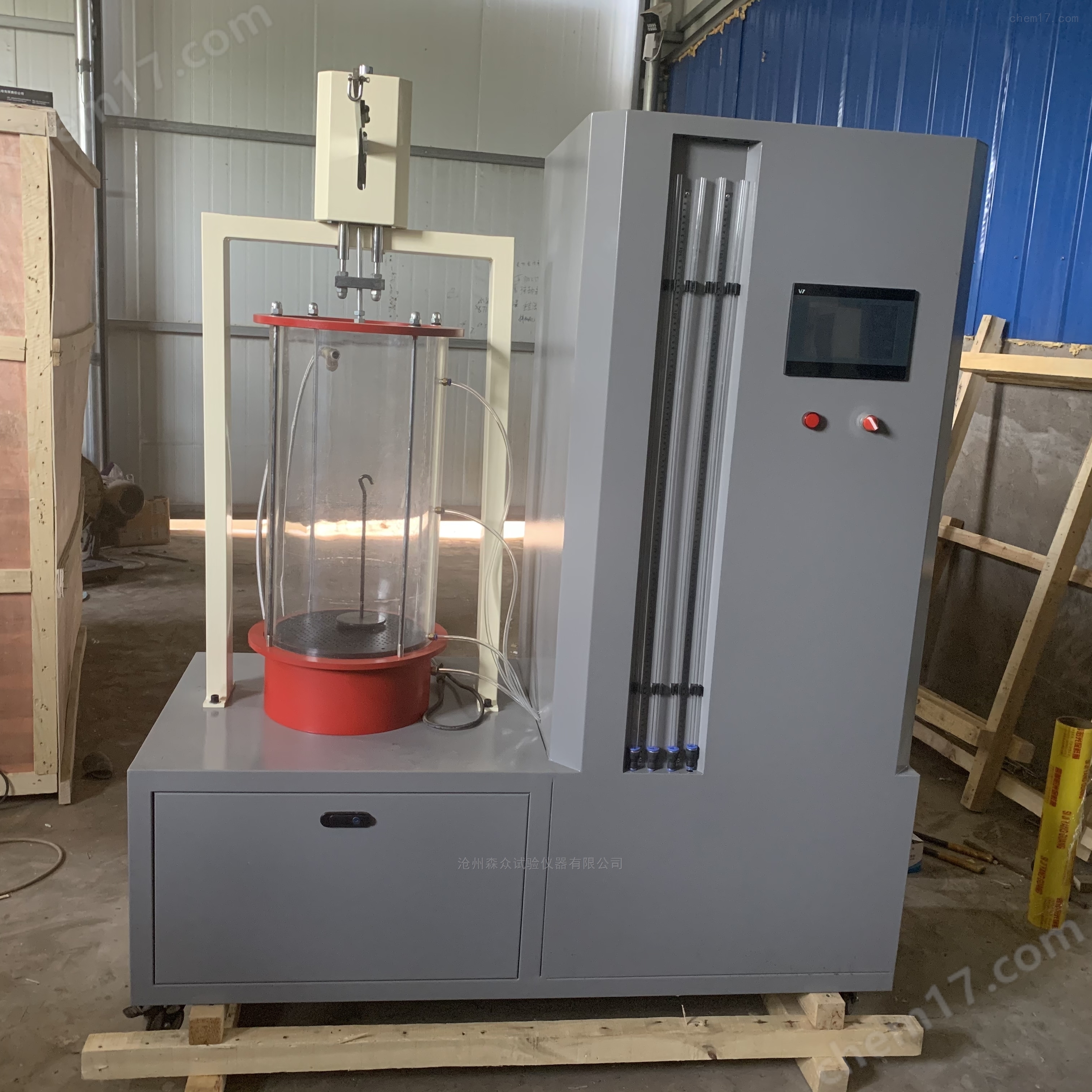

一、粗粒土直渗透变形仪技术参数：1、试筒规格：ф300㎜*600mm；2、试筒高度：600㎜；3、供水箱规格：长250㎜、宽200㎜，高200㎜；4、量筒：1000ML；5、量筒：100ML；6、外形尺寸：（长*宽*高）160*90*230cm；7、整机重量：400kg二、粗粒土直渗透变形仪使用方法：1、将下进水口与供水管相连接，使仪器充水，检查仪器的各部件是否有堵塞和漏水等。检查完毕，降低供水箱，使仪器中水位与下透水板的下沿齐平。2、取去顶盖，在下透水板上铺设滤网，沿筒身壁和滤网之间的接触缝隙涂一圈止水材料。3、开启全部测压孔，使之处于排气状态。4、试样宜分3～5层装填，每层的级配应相同。装填分层厚度：砂类土可为2㎝～3㎝；砾类土可为试样大粒径的1.5～2倍。必要时可酌加相当于试样质量1%～2%的水，拌和均匀后在进行装填。5、将每份称好的试样均匀分层装入量筒，用击实锤击实并达到要求的高度，对于风化石渣或者击碎的土料可采用振动加密法。6、试样在仪器中采用毛细管饱和法进行饱和。调节供水箱高度，使供水箱水位略高于试样底面，在缓慢提升供水箱，每提升1㎝，应稳定10min后在提升供水箱。随试样水位的上升，接通相应的测压管，待水溢出出水口为止，使试样充分浸润饱和。此时各测压管水位应与出水口水位齐平。7、根据试样中的细粒含量，初步判断试样渗透变形的破坏形式：当为管涌破坏形式，渗透初始坡降宜为0.02～0.03，递增值为0.05、0.10、0.15、0.20、0.30、0.40、0.50、0.70、1.00、1.50、2.00，以后按1.00～2.00递增，当接近临界坡降时，渗透坡降递增值应酌量减小；当为流土破坏形式时，数值可适当增大。
